Circuito receptor de radio FM estéreo simple
– Anuncio –
Hay muchos circuitos receptores de AM/FM disponibles, pero la parte difícil es hacer las bobinas y sintonizar los circuitos. Sin su correcta construcción y alineación, los circuitos no funcionan bien. Este artículo describe cómo construir un circuito receptor de radio fm estéreo simple sin componentes de sintonización como inductores, condensadores variables y filtros IF de cerámica.
Previamente diseñamos el circuito del receptor de FM con componentes de sintonización.
El receptor FM es capaz de recibir la banda FM de 76 a 108 MHz con salida estéreo con buena sensibilidad y rendimiento. La salida es capaz de controlar directamente un altavoz de 32 Ω, lo que elimina los amplificadores de auriculares de audio adicionales.
El núcleo del circuito se basa en IC HEX3653/GS1299/RDA7088. Podemos usar cualquiera de ellos. Los tres circuitos integrados tienen el mismo pinout y función y vienen en un paquete SOP16 con un paso de cable de 1,27 mm. Puede consultar la hoja de datos RDA7088.

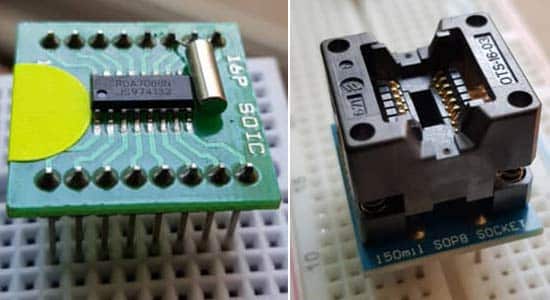

Podemos usar una placa de conversión de paso para facilitar el uso de una placa de prueba, Veroboard o tablero de puntos con un paso de 2,54 mm. También podemos utilizar un adaptador de enchufe ZIF SOIC-16 con un paso de 2,54 mm para una experimentación rápida y sencilla.

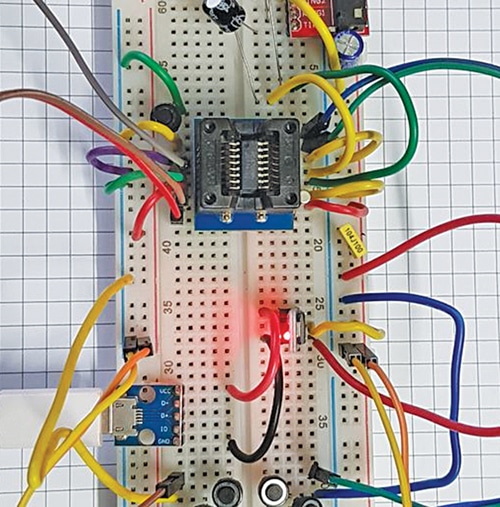

La figura 1 muestra el circuito del receptor de radio FM estéreo de placa de prueba. Los componentes necesarios para construir el circuito de radio se mencionan en la siguiente tabla.
| Componentes necesarios para construir un circuito receptor de radio FM estéreo | ||
| Árbitro. | Descripciones de componentes | Cantidad |
| U1 | RDA7088, HEX3653 o GS1299 en paquete SOP16 | 1 |
| Y1 | Cristal de 32,768 kHz (2 mm x 6 mm o 3 mm x 8 mm) | 1 |
| R1 | Resistencia 10kΩ, 250mW (CFR 5%) | 1 |
| C3, C5 | condensador de 100nF | 2 |
| Antena | 75cm SWG#22 | 1 |
| C1, C2 | Condensador electrolítico, 100µF/16V | 2 |
| L1 | bobina de 100 nH | 1 |
| C6 | condensador de 24pF | 1 |
| Protoboard o Veroboard | 1 | |
| Adaptador SOP16 de 1,27 mm a 2,54 mm o enchufe ZIF | 1 | |
| Cables puente | ||
| 3 V CC o AMS1117-3.3 | ||
Como puede ver, el receptor de radio requiere muy pocos componentes externos, pero admite la banda de frecuencia mundial de 76 a 108 MHz.
Circuito Receptor de Radio FM – Características
- Tiempo de búsqueda de banda completa menos de 5 segundos
- Cristal de 32.768 kHz de bajo costo para RCLK
- Control automático de ganancia digital (AGC)
- Accionamiento directo de altavoces de 32 Ω
- Paquete SOP16 sencillo
- Funcionamiento con voltaje de 1.8V a 3.6V DC
- Bajo consumo de corriente de 17mA a 3V
Diagrama de cableado del receptor de radio FM estéreo

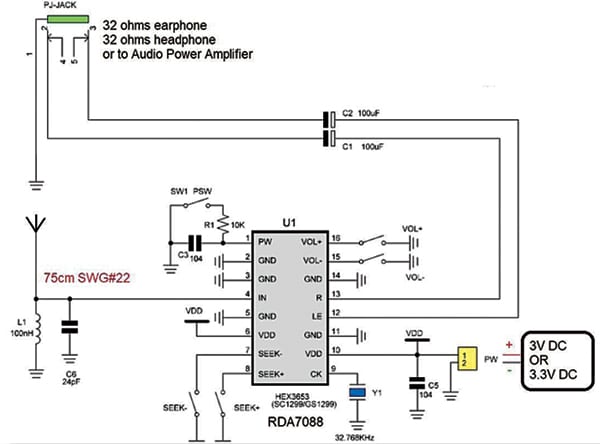

El diagrama de cableado del receptor de radio FM se muestra en la Fig. 3. El receptor está construido principalmente alrededor del FM RDA7088 CI junto con algunos componentes pasivos.
Construcción y pruebas

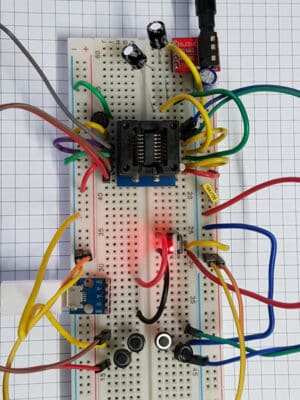

Montar el circuito en Veroboard o protoboard o una PCB genérica. Consulte la Fig. 1 a la Fig. 4 antes del montaje. Primero, fije el IC usando una tarjeta adaptadora de 2,54 mm o un zócalo SOIC-16 ZIF. Una placa adaptadora requiere habilidad para soldar el circuito integrado de paso de 1,27 mm de 16 pines.
Conecte todos los pines GND (2, 3, 5, 11 y 14) y VDD (6 y 10) como se muestra en el diagrama. Conecte un extremo del cristal de 32,768 kHz al pin 9 y el otro a GND.
Conecte los interruptores de botón (5 en total) a los pines número 1, 7, 8, 15 y 16 para las funciones de ENCENDIDO/APAGADO, SEEK-, SEEK+, VOL- y VOL+ respectivamente. La resistencia R1 (10 kΩ) y el condensador C3 (100 nF) son opcionales y no necesarios.
Conecte un extremo de los condensadores C1 y C2 a los pines 12 y 13 y el otro extremo directamente al terminal + del altavoz de 32 Ω o a un conector de audio de 3,5 mm para conectar un auricular o audífono con resistencia de 32 Ω. Conecte el condensador C5 al pin 10 y GND.
Para la antena, conecte un cable SWG#22 de 75 cm de largo al pin 4 del IC. El inductor L1 y el capacitor C6 forman el empujador de banda ya que su combinación en paralelo permite la banda de 76 a 108 MHz y rechaza frecuencias por debajo de 76 MHz y por encima de 108 MHz. L1 y C6 mejoran el rendimiento pero no son obligatorios si la disponibilidad es un problema.
Suministra 3 V CC desde dos celdas tipo AA de 1,5 V conectadas en serie. Asegúrese de que la polaridad de la fuente de alimentación sea la correcta cuando conecte la batería al circuito. En su lugar, también puede suministrar 3,3 V CC desde un adaptador de 5 V. Su auricular o cable de auriculares también puede funcionar como una antena de entrada de FM.
Prueba de funcionamiento del circuito
Pruebe las siguientes funciones para asegurarse de que el circuito funciona correctamente:
- Encender/apagar a través de SW1 (PSW) es una entrada de tipo alternar. Presione una vez para encender la radio. Pulsando de nuevo se apaga la radio.
- Presionando BUSCAR- busca el siguiente canal disponible hacia 76MHz.
- Presionando BUSCAR+ busca el siguiente canal disponible hacia 108MHz.
- Presionando VOL- reduce el volumen.
- Presionando VOL+ Aumenta el volumen.
Según la intensidad de la señal, el control de ganancia automático proporciona un rendimiento uniforme con poco ruido. El rendimiento general del receptor estéreo de FM es bueno en relación con el costo y la cantidad de componentes necesarios.
